TROCADOR COM SISTEMA ARTICULÁVEL E ESTEIO ENGATÁVEL PARA BERÇO

Classificação IPC

Resumo técnico

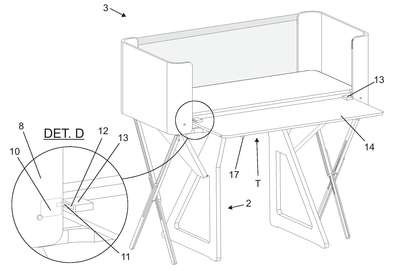

TROCADOR COM SISTEMA ARTICULÁVEL E ESTEIO ENGATÁVEL PARA BERÇO Para aprimorar e facilitar a troca da fralda ou limpeza do bebê. Para tanto, as paredes traseiras (8) das cabeceiras (5) receberam rasgo vertical (9) em seus vértices superiores e um adaptador interno (10) com eixo proeminente (11) em seus vértices inferiores para encaixe dos rasgos oblongos (12) de elementos plásticos (13) aparafusados nos vértices inferiores de uma peça laminar (14) retangular dotada de pinos de encaixe (15) em seus vértices superiores concordantes com os ditos rasgos verticais (9). A estrutura inferior (4) da base (3) recebe ainda um par de mancais em ?C? (16), cada qual fixando a extremidade de um braço articulável (17) por seus respectivos eixos. Assim, a peça laminar (14) retangular sofre deslocamento vertical, quando os eixos proeminentes (11) correm pelos rasgos oblongos (12) de seus elementos plásticos (13) liberando seus pinos (15) e expondo os braços articuláveis (17) que são puxados para fora, girando a partir dos eixos dos mancais (16), até atingir posição perpendicular à inicial, formando apoios para a peça laminar (14) que recebe movimento a partir dos rasgos oblongos (12) de seus elementos plásticos (13), descendo sobre os braços articuláveis (17), permanecendo em posição horizontal externa ao berço e formando assim o trocador (T) onde os pais irão deitar o bebê para realizar a troca de sua fralda, retornando posteriormente à sua posição inicial por ação reversa. Ainda as pernas (2a) do suporte podem receber o engate deslizante de esteios (E) para o aumento da altura do berço (1).
