DISPOSITIVO E PROCESSO PARA CONTROLE DE PRENSA CONFORMADORA DE PLACA VEICULAR

Classificação IPC

Resumo técnico

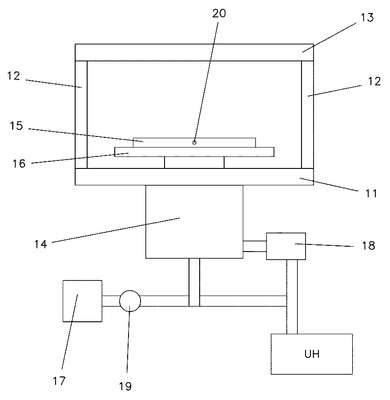

DISPOSITIVO E PROCESSO PARA CONTROLE DE PRENSA CONFORMADORA DE PLACA VEICULAR. No martelo (16) da prensa está montado o conjunto da matriz (15) de conformação dos códigos alfanuméricos em uma placa veicular que compreende matrizes (151) que apoiam blocos (152) com a gravação em alto-relevo de uma letra ou um algarismo arábico. Entre a matriz (151) e o bloco (152) estão posicionados conjuntos de imãs (153) para leitura e verificação da correspondente letra ou um algarismo informado pelo sistema do órgão regulamentador. Os conjuntos das matrizes (151) com os blocos (152) e imãs (153) são montados sobre um berço (154) que, por sua vez, se apoia no martelo (16) da prensa. Junto ao berço (154) está posicionado um sensor magnético (155) que faz a leitura dos conjuntos de imãs (153) e a verificação dos códigos alfanuméricos dos blocos (152) para garantir a prensagem das placas de acordo com a autorização do órgão regulamentador. O diagrama de blocos do dispositivo de controle (2) compreende: - uma porta USB (21) para conexão de um computador (3) onde está instalado o software que se comunica com o órgão regulamentador e que realiza a gestão e controle da rastreabilidade do processo; - uma fonte externa (4) que em conjunto com a fonte interna (22) alcança os níveis exigidos pelos componentes eletrônicos do dispositivo de controle; - um bloco de entrada de sinais (23) que se comunica com o módulo de verificação do posicionamento da matriz (5) instalado na prensa; - um painel de comando (24) com display e teclado para interação entre o operador e o dispositivo de controle; - uma porta RS485 (25) que é responsável pelo protocolo de troca de informações com o módulo de leitura e validação (6) instalado na prensa; - um bloco de saída (26) que se comunica com o módulo de acionamento e controle (8) instalado na prensa (1).
