APERFEIÇOAMENTO EM MESA ESCOLAR

Classificação IPC

Resumo técnico

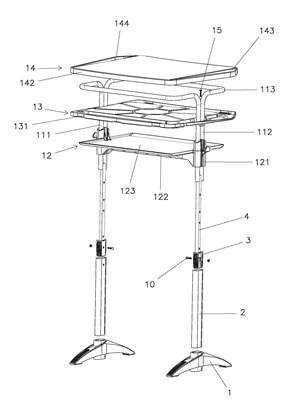

1/1 RESUMO APERFEIÇOAMENTO EM MESA ESCOLAR A adição de invenção refere-se ao aperfeiçoamento desenvolvido em mesa escolar, cuja estrutura é montável pelo encaixe de seus componentes. A mesa escolar compreende pés alongados horizontalmente (1) com sapatas extremas, em cujos centros estão fixadas as pernas (2) executadas em tubo oblongo. A estrutura superior da mesa escolar compreende buchas extremas (121) que são interligadas por uma travessa (122) e encaixadas nas bordas superiores das pernas (2). Um quadro tubular (113) está soldada no topo das buchas (121). O porta-objetos (12) compreende uma bandeja central com nervuramentos inferiores (124) que findam em um canal (125) que envolve a travessa (122). Acima do porta-objetos (12) está posicionado o conjunto do tampo (14) e do contratampo (13). A montagem do conjunto do tampo da mesa compreende o tubo dobrado (113) que é soldado no topo das buchas (121) e serve de elemento de estruturação, ficando envolvido pelo tampo (14) e pelo contratampo (13). O contratampo (13) possui recortes extremos (132) para encaixe das buchas (121), bordas salientes (131), nervuramentos centrais (133) e nervuramentos periféricos (134) para assentamento do quadro tubular (113). O conjunto do tampo da mesa envolve o quadro tubular (113), sendo o tampo (14) mantido fechado pelo encaixe das saliências (145) da sua borda periférica (142) na borda periférica (131) do contratampo (13). A fixação do contratampo (13) no quadro tubular (113) emprega parafusos (16). A fixação das buchas (121) no topo das pernas (2) emprega parafusos (10). A fixação do porta-objetos (12) na travessa (122) emprega parafusos (15) que trespassam as abas laterais do canal (125).
