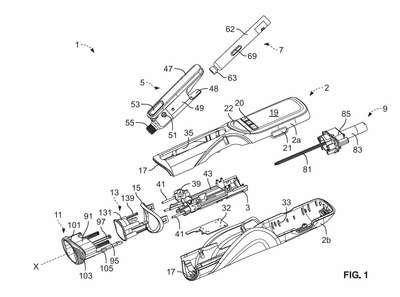

Modelo de Utilidade DISPOSITIVO DE INJEÇÃO COM UM RECURSO DE DETECÇÃO DE POSIÇÃO de PFIZER INC. — IPC A61M 5/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE INJEÇÃO COM UM RECURSO DE DETECÇÃO DE POSIÇÃO. A presente invenção refere-se a um dispositivo de injeção compreendendo um invólucro alongado (2) configurado para receber um cartucho de medicamento (7); um mecanismo de acionamento de injeção (9) para acionar um pistão (65, 66) dentro do cartucho (7) e, assim, expelir medicamento do cartucho (7); um elemento de ocultação de agulha (11) montado no invólucro (2); e um sistema de controle eletrônico para controlar o mecanismo de acionamento de injeção (9), em que o dispositivo de injeção (1) ainda inclui um recurso de detecção de posição para detectar a posição do elemento de ocultação de agulha (11) e prover uma informação correspondente para o sistema de controle eletrônico, em que o recurso de detecção de posição inclui uma peça magnética (117) provida no elemento de ocultação de agulha (11) e pelo menos um primeiro sensor eletromagnético (201) fixamente disposto dentro do invólucro (2) de modo que a peça magnética (117) possa se mover com o elemento de ocultação de agulha (11) entre as posições remotas do primeiro sensor eletromagnético (201) e uma posição nas proximidades do primeiro sensor eletromagnético (201) quando o elemento de ocultação de agulha (11) está em sua posição totalmente retraída, em que o primeiro sensor eletromagnético (201) é levado a gerar, e prover para o sistema de controle eletrônico, um sinal indicativo do dispositivo de injeção (1) sendo pressionado contra uma superfície de injeção e pronto para injeção.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
25/02/2025
RPI 2825
Notificação de pedido dividido
#2.4
11/02/2025
RPI 2823
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240098619' em 19/11/2024 16:06 (WB)
