Patente de Invenção DISPOSIÇÃO DE INCLINAÇÃO DA CABINE E MONTAGEM DO VEÍCULO de SCANIA CV AB — IPC B62D 33/067. Figura publicada pelo INPI na Revista da Propriedade Industrial.

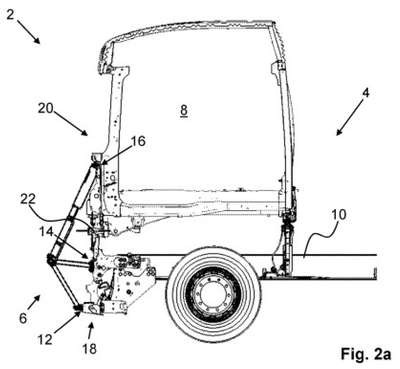

DISPOSIÇÃO DE INCLINAÇÃO DA CABINE E MONTAGEM DO VEÍCULO. A divulgação diz respeito a um arranjo de inclinação de cabine (6) para inclinar uma cabine (8) de um veículo (4). O arranjo de inclinação da cabine (6) compreendendo uma estrutura de suporte (23) e um atuador alongado (24). A estrutura de suporte (23) compreende uma primeira porção de conexão (26) para ser projetada a uma primeira parte de conexão de veículo (12) em um chassis (10) do veículo (4) e uma segunda porção de conexão (28) para ser projetada a uma segunda parte de conexão de veículo (14) no chassis. O atuador alongado (24) é pivotado para a estrutura de suporte (23) em uma junta de pivô (44). O atuador alongado (24) compreende uma terceira porção de conexão (48) para ser conectado a uma terceira parte de conexão de veículo (16) na cabine (8). Visto em um plano bidimensional, a primeira porção de conexão (26), a segunda porção de conexão (28) e a junta de pivô (44) estão dispostas cada uma em um canto de um triângulo.
