Patente de Invenção TRANSIÇÃO PARA UMA TURBINA EÓLICA de NABRAWIND TECHNOLOGIES, S.L. — IPC E04H 12/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.

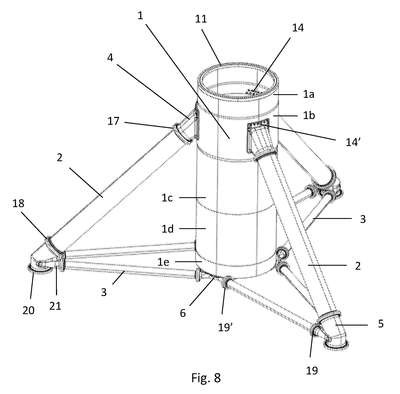

A invenção se refere a uma nova peça de transição para uma turbina eólica, formada por um segmento monotubular cilíndrico oco (1) com múltiplos anéis conectados (1a, 1b, 1c, 1d, 1e), a parte superior da peça de transição sendo o arco de metal da torre (11), o terço superior compreendendo plataformas (7, 8) e nervuras (12), e a parte de fundo sendo uma plataforma radial (9) com suportes. A peça de transição também compreende três colunas de contraventamento (2), cada uma compreendendo um conector de contraventamento (4) e um conector de canto (5), e seis colunas radiais (3), que são tubos horizontais mais estreitos do que as colunas de contraventamento (2). O conector de contraventamento (4) é uma peça que conecta o segmento monotubular (1) por meio de uma junta roscada internamente em furos cegos, e a parte superior da coluna de contraventamento (2) por meio de uma junta circular. O conector de canto (5) é uma peça com três juntas: uma primeira junta que se conecta à parte de fundo da coluna de contraventamento (2); uma segunda junta que se conecta ao solo ou aos módulos que completam uma torre treliçada inferior; e uma terceira junta que conecta as duas colunas radiais (3) que se estendem horizontalmente até o segmento monotubular (1). Todas as juntas são juntas circulares. Um conector radial em formato de X (6) é uma peça de ferro fundida com duas juntas: uma junta que conecta o segmento monotubular (1) por meio de uma junta plana; e uma junta que conecta as duas colunas radiais (3) por meio de uma junta circular.
