CONJUNTO DE UM CANO, UM RECIPIENTE/ARMAÇÃO E UM BLOCO DA CULATRA

Classificação IPC

Prioridades unionistas

Resumo técnico

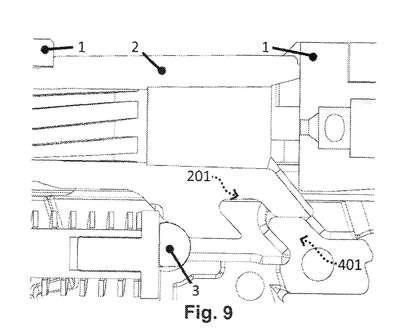

Conjunto de um cano (2), um recipiente/armação (4) e um bloco da culatra (1) para pistolas autocarregáveis com mecanismo de bloco da culatra travado pela queda do cano. O cano (2) e o bloco da culatra (1) sendo acomodados de forma móvel no recipiente/armação (4). O cano (2) possui uma parte frontal (205) e uma parte traseira (206). Um bloco de controle (201) do cano é arranjado sob a parte traseira (206) e um gancho (401) é arranjado na região do bloco de controle (201) do cano no recipiente/armação (4). O bloco de controle (201) do cano é constituído por um recesso que compreende uma superfície de controle inclinada frontalmente (202) que passa em uma braçadeira de travamento (203) e a uma distância, pelo menos em torno de uma parte da braçadeira de travamento (203), pelo menos uma superfície de apoio (204) é arranjada para interromper o movimento do cano (2). O gancho (401) compreende uma lâmina (402) para cooperação com a superfície de controle (202) do bloco de controle (201) do cano. A lâmina (402) possui uma superfície de formas adjacentes (403) para cooperação com a braçadeira de travamento (203) do bloco de controle (201) do cano. Em torno de pelo menos uma parte da superfície moldada (403), pelo menos uma superfície de parada (404) é arranjada para absorver o impacto do cano (2). A superfície de parada (404) é orientada em relação à superfície moldada (403) de tal forma que, no estado totalmente destravado do cano (2), a superfície de parada (404) do gancho (401) encosta na superfície de apoio (204) do bloco de controle (201) do cano, enquanto entre a superfície de controle (202) e a braçadeira de travamento (203) do bloco de controle (201) do cano em um lado e a face frontal da lâmina (402) e a superfície moldada (403) do gancho (401) do outro lado, há uma folga.
