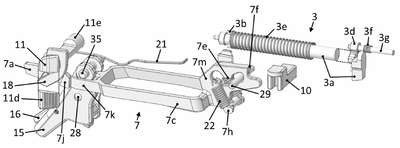

Patente de Invenção PISTOLA AUTOCARREGÁVEL COM UM PERCUSSOR PRÉ-ARMADO E COM UM CONJUNTO PARA DESMONTAGEM SEGURA — IPC F41A 19/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PISTOLA AUTOCARREGÁVEL COM UM PERCUSSOR PRÉ-ARMADO E COM UM CONJUNTO PARA DESMONTAGEM SEGURA. Pistola autocarregável com percussor pré-armado e com conjunto para desmontagem segura, compreendendo uma barra de gatilho (7) com uma parte de armação (7c) periférica, pelo menos parcialmente fechada, para circundar um carregador de pistola (39). A parte da armação (7c) possui, em relação à direção de tiro, uma superfície vertical (7m) disposta na sua parte traseira, e na parte frontal, uma saliência (7f) para prender um percussor (3). A barra do gatilho (7) está disposta na armação da pistola sobre um pino transversal (29) que atravessa a superfície vertical (7m). A barra de gatilho (7) é móvel por meio de um gatilho (15). Na armação da pistola, sobre a barra do gatilho (7), está disposta uma alavanca de desmontagem (11) que possui um botão (11d) e um pivô (11a) que carrega um came (18) para engate na barra do gatilho (7). O pino transversal (29) passa através de um came guia (7e) disposto na superfície vertical (7m). A superfície vertical (7m) possui, no seu lado voltado para o carregador (39), uma superfície de contato (7i) para o carregador (39). Um braço (7k) sobressai da parte da armação (7c) na sua parte frontal em relação à direção de tiro. Um polegar puxador (7a) e a uma distância deste, um batente de apoio (7j) sendo disposto na extremidade livre do braço (7k). O came (18) tem um nariz (18a) em um lado e uma protuberância (18b) no lado oposto. O nariz (18a) alcança entre o polegar puxador (7a) e o batente de suporte (7j) da barra de gatilho (7). A protuberância (18b) pode ser trazida para dentro de um recesso (1a) no lado voltado para o ferrolho (1).
