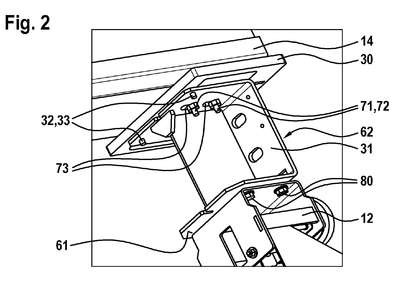

Patente de Invenção CONJUNTO ADICIONAL PARA ADICIONAR UMA SAPATA GUIA de INVENTIO AG — IPC B66B 7/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO ADICIONAL PARA ADICIONAR UMA SAPATA GUIA. A presente invenção refere-se a um conjunto adicional (21) para adicionar uma sapata guia (12) a uma placa de montagem (30) de uma carroceria móvel (14), um sistema (20) para adicionar uma sapata guia (12) a uma carroceria móvel (14), um elevador (10) compreendendo uma carroceria móvel (14) e o sistema (20), e um método para adicionar uma sapata guia (12) a uma carroceria móvel (14). O conjunto adicional (21) é adequado para fixar uma sapata guia (12) a uma placa de montagem (30) de uma carroceria móvel (14). O conjunto adicional (21) compreende uma peça de fixação (32) e uma peça adicional (31). A peça adicional (31) tem uma primeira região adicional onde uma sapata guia (12) pode ser adicionada à peça adicional (31). A peça adicional (31) é projetada de modo que a peça adicional (31) possa ser fixada em uma posição de montagem dentro de uma faixa de deslocamento por um meio de fixação (71). A faixa de deslocamento inclui possíveis posições de montagem. A peça adicional (31) pode ser fixada a uma posição de montagem específica dentro da faixa de deslocamento por meio de um meio de fixação (71). A peça adicional (31) pode ser fixada na posição de montagem específica à placa de montagem (30) por meio da peça de fixação (32).
