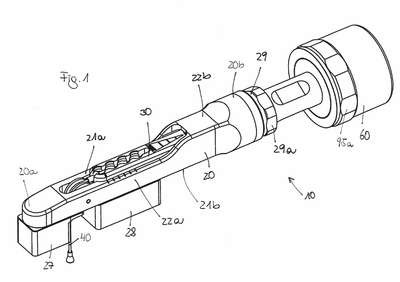

Patente de Invenção DISPOSITIVO PARA EXTRAÇÃO DENTÁRIA de HELMUT ZEPF MEDIZINTECHNIK GMBH — IPC A61C 3/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção refere-se a um dispositivo (10) para extração dentária, compreendendo um elemento de base (20) com um eixo longitudinal (L), uma extremidade distal (20a) e uma extremidade proximal (20b), e um carro de tração (30) que pode ser movido em relação ao elemento de base (20) e tem uma extremidade distal (30a) e uma extremidade proximal (30b), e compreendendo um elemento de tração (40) tendo uma primeira extremidade (40a) e uma segunda extremidade (40b), em que um primeiro dispositivo de fixação (41) para fixação ao dente ou um corpo de fixação fixado ao dente é disposto na primeira extremidade (40a), e um segundo dispositivo de fixação (42) para fixação ao carro de tração (30) é disposto na segunda extremidade (40b), em que o elemento de tração (40) é guiado por meio de uma parte de deflexão (23) disposta no elemento de base (20), em que um dispositivo de tensionamento (50) para gerar uma força de tração é disposto no carro de tração (30), em que o dispositivo de tensionamento (50) pode ser acionado por meio de um elemento de acionamento (60) que é rotativo em torno do eixo longitudinal (L), em que o elemento de acionamento (60) compreende um dispositivo limitador de torque (70).
