Patente de Invenção APARELHO DE CORTE PARA EXTRUSORA E PROCESSO PARA PRODUZIR UM MATERIAL EXTRUDADO de BÜHLER AG — IPC A23P 10/25. Figura publicada pelo INPI na Revista da Propriedade Industrial.

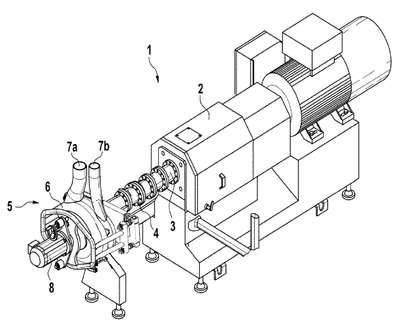

APARELHO DE CORTE PARA EXTRUSORA E PROCESSO PARA PRODUZIR UM MATERIAL EXTRUDADO. A presente invenção se refere a um dispositivo de corte (5) para uma extrusora de alimentos ou ração (1), que compreende um gabinete (6) tendo um interior cilíndrico (6a), uma ferramenta de corte (10), uma entrada de produto (9) em uma extremidade do gabinete (6), sendo que a ferramenta de corte (10) e a entrada de produto (9) estão dispostas coaxialmente no gabinete (6), um tubo de entrada (7b) e um tubo de saída (7a), sendo que o tubo de entrada (7b) e o tubo de saída (7a) se abrem no gabinete (6) a partir de cima e se estendem para cima na direção oposta ao gabinete (6), e pelo menos em uma porção que está conectada ao gabinete (6), são inclinados um em direção ao outro e se abrem obliquamente em regiões laterais opostas do interior (6a).
