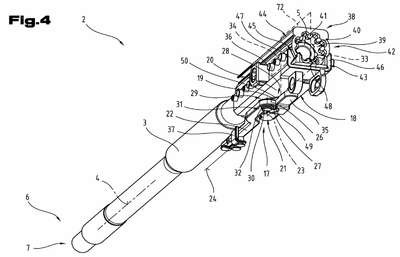

Patente de Invenção ARMA DE FOGO E MONTAGEM DE CANO PARA UMA ARMA DE FOGO de GLOCK TECHNOLOGY GMBH — IPC F41A 21/48. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ARMA DE FOGO E MONTAGEM DE CANO PARA UMA ARMA DE FOGO. A invenção refere-se a uma montagem de cano (2) para uma arma de fogo (1). A montagem de cano (2) compreende: - um cano (3); - um dispositivo de fixação (17) para fixar o cano (3), em que o dispositivo de fixação (17) tem uma primeira garra de fixação (19) e uma segunda garra de fixação (20); - um fixador excêntrico (21) com uma alavanca de fixação (22) para fixar as garras de fixação uma em relação à outra. Uma folga (28) é formada na segunda garra de fixação (20), e a primeira garra de fixação (19) tem um suporte de alavanca de fixação (29), em que o suporte de alavanca de fixação (29) alcança a folga (28), em que a primeira garra de fixação (19) e a segunda garra de fixação (20) se sobrepõem parcialmente, em que a alavanca de fixação (22) é montada de forma pivotável em torno do eixo geométrico de pivô (23) no suporte de alavanca de fixação (29) da primeira garra de fixação (19) e em que a segunda garra de fixação (20) tem um batente (27) para o encosto da superfície de encosto (26), em que o batente (27) repousa mais próximo da lateral da segunda garra de fixação (20) do que do eixo geométrico de pivô (23).
