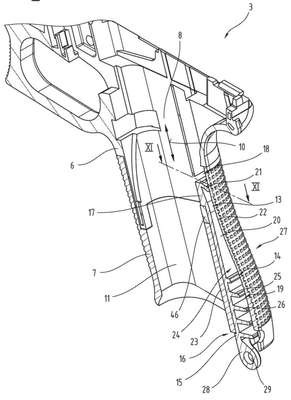

Patente de Invenção MONTAGEM RECEPTORA PARA UMA ARMA DE PORTE E ARMA DE PORTE de GLOCK TECHNOLOGY GMBH — IPC F41A 11/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MONTAGEM RECEPTORA PARA UMA ARMA DE PORTE E ARMA DE PORTE. A invenção se refere a uma montagem receptora (3) para uma arma de fogo (1), em que a montagem receptora (3) compreende: - uma parte de armação superior (6), em que a parte de armação superior (6) tem uma guia de ferrolho (12) para receber uma montagem de ferrolho (2), em que a parte de armação superior (6) tem um espaço para recebimento de carregador (8) para receber um carregador (9), em que o espaço para recebimento de carregador (8) define uma direção de inserção de carregador (10), em que, quando a arma de porte (1) está em uso, o carregador (9) pode ser empurrado para dentro do espaço para recebimento de carregador (8) na direção de inserção de carregador (10) no estado em que a arma de fogo (1) é usada; - uma parte de armação inferior (7), em que a parte de armação inferior (7) pode ser empurrada sobre a parte de armação superior (6) na direção de inserção de carregador (10) e acoplada à mesma; e - um mecanismo de prendimento (13) para acoplar a parte de armação inferior (7) com a parte de armação superior (6). O mecanismo de prendimento (13) compreende um elemento de prendimento estruturalmente independente (14), em que o elemento de prendimento (14) tem uma projeção de contato (15), que engata de forma ajustada na parte de armação inferior (7) e em que o elemento de prendimento (14) tem uma projeção de prendimento (17) que engata de forma ajustada na parte de armação superior (6).
