Patente de Invenção CABEÇA DO MAÇARICO, E, FABRICAÇÃO DA CABEÇA DO MAÇARICO de OERLIKON METCO AG, WOHLEN — IPC H05H 1/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.

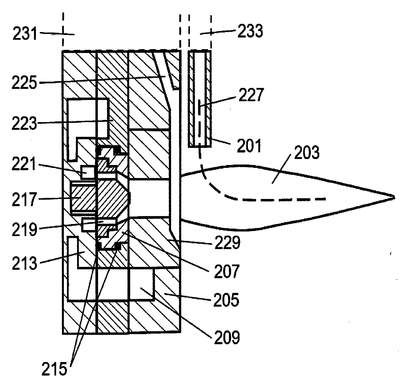

CABEÇA DO MAÇARICO, E, FABRICAÇÃO DA CABEÇA DO MAÇARICO. A invenção se refere a uma cabeça de maçarico de plasma para revestimentos internos de superfícies rotacionalmente simétricas, assimétricas ou de forma livre em cavidades côncavas ou convexas de componentes com uma distância entre as superfícies a serem revestidas maior ou igual a 40 mm usando um processo de pulverização de plasma, com um cátodo (217) cuja ponta (305) tem uma aspereza de superfície menor ou igual a Ra 0,2 µm e, tem, de preferência, sulcos correndo na direção axial do cátodo, que é presa por uma rosca de autotravamento no suporte de cátodo (213). A estanqueidade ao gás em relação ao gás de plasma é assegurada por um ou mais anéis de vedação resistentes a altas temperaturas (215), com um anel de vedação impedindo o vazamento de gás entre o suporte de cátodo (213) e o anel de isolamento (207), e o outro impedindo o vazamento de gás entre o anel de isolamento (207) e o ânodo (205). O suporte de cátodo (213) foi projetado em relação ao fluxo do gás de plasma de modo que a velocidade de saída do gás de plasma nos furos acima do centro do cátodo (303) seja menor do que a abaixo do centro. Uma cabeça do maçarico de plasma construída como divulgado reduz as flutuações de tensão ao longo de toda a vida operacional da cabeça do maçarico e prolonga sua vida útil em potencial.
