SISTEMA DE PÓS-TRATAMENTO INCLUINDO MISTURADOR COM FLANGE DE AMOSTRAGEM DE GÁS DE ESCAPE

Classificação IPC

Prioridades unionistas

Resumo técnico

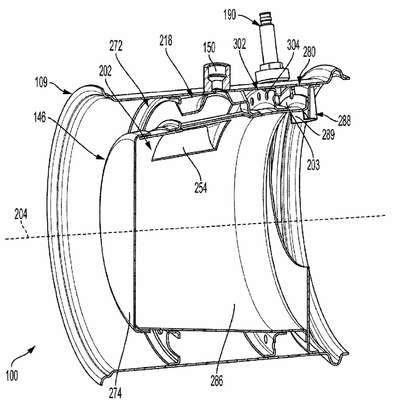

SISTEMA DE PÓS-TRATAMENTO INCLUINDO MISTURADOR COM FLANGE DE AMOSTRAGEM DE GÁS DE ESCAPE. Um sistema de pós-tratamento inclui um conduto de introdução e um misturador disposto no interior do conduto de introdução. O conduto de introdução é centralizado em um eixo geométrico central de corpo de misturador. O misturador inclui um corpo de misturador, um flange de amostragem de gás de escape, um flange de saída e um tubo de saída. O flange de amostragem de gás de escape é acoplado ao corpo de misturador em um local em posição adjacente a uma segunda extremidade do corpo de misturador. O flange de amostragem de gás de escape inclui aberturas de flange de amostragem de escape dispostas em uma matriz que se estende circunferencialmente ao redor do eixo geométrico central de corpo de misturador. O flange de saída é acoplado à segunda extremidade a jusante do flange de amostragem de gás de escape. O flange de saída inclui uma abertura de flange de saída. O tubo de saída está acoplado ao flange de saída. O tubo de saída está em comunicação fluida com pelo menos uma das aberturas de flange de amostragem de gás de escape. O tubo de saída se estende ao longo de uma porção da abertura do flange de saída.
