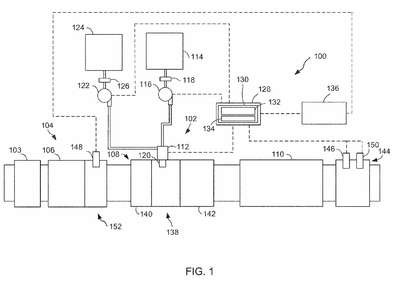

Patente de Invenção SISTEMA DE PÓS-TRATAMENTO COM CONJUNTO DE TUBOS PARA DETECÇÃO DE PRESSÃO de CUMMINS EMISSION SOLUTIONS INC. — IPC F01N 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE PÓS-TRATAMENTO COM CONJUNTO DE TUBOS PARA DETECÇÃO DE PRESSÃO. Um sistema de pós-tratamento inclui um alojamento e um conjunto de tubos. O alojamento tem uma parede periférica incluindo uma superfície externa, uma superfície interna definindo uma passagem configurada para receber um fluxo de gás de escape e uma abertura de parede periférica. O conjunto de tubos inclui um conjunto de encaixes e um tubo de transporte. O conjunto de encaixes inclui um corpo de encaixe e um tubo de encaixe. O corpo de encaixe inclui uma abertura de corpo de encaixe, uma superfície superior e uma superfície inferior. O corpo de encaixe é inserido dentro da abertura da parede periférica e acoplado à superfície externa. O tubo de encaixe se estende a partir da superfície inferior e está disposto na passagem e inclui uma abertura de tubo de encaixe em uma extremidade interna. O tubo de transporte é posicionado parcialmente dentro da abertura do corpo de encaixe e se estende para fora do corpo de encaixe e inclui uma abertura de tubo de transporte em uma extremidade interna.
