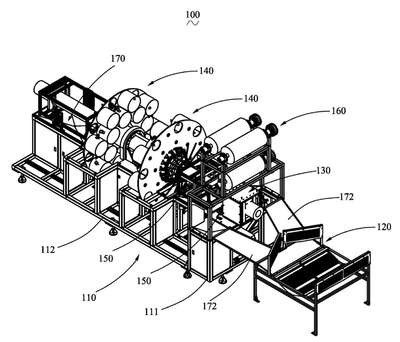

Patente de Invenção LINHA DE PRODUÇÃO DE CONFORMAÇÃO DE ENROLAMENTO POR PULTRUSÃO E MÉTODO DE CONFORMAÇÃO DE ENROLAMENTO POR PULTRUSÃO de JIANGSU SHEMAR ELECTRIC CO., LTD — IPC B29C 70/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
LINHA DE PRODUÇÃO DE CONFORMAÇÃO DE ENROLAMENTO POR PULTRUSÃO E MÉTODO DE CONFORMAÇÃO DE ENROLAMENTO POR PULTRUSÃO. Uma linha de produção de conformação de enrolamento por pultrusão é utilizada para a fabricação de um produto de enrolamento por pultrusão. Ao longo da direção de conformação de avanço do produto de enrolamento por pultrusão, a linha de produção de conformação de enrolamento por pultrusão compreende sequencialmente um dispositivo de colocação de fio para colocar um fio; um dispositivo de conformação de enrolamento para enrolar o fio; um dispositivo de conformação para curar o fio impregnado com uma cola de resina no produto de enrolamento por pultrusão; um dispositivo de tração para fornecer uma força de tração; e um dispositivo de corte para cortar o produto de enrolamento por pultrusão. O dispositivo de conformação de enrolamento compreende uma estrutura; e um dispositivo de impregnação de cola, um dispositivo de fixação de molde central e um dispositivo de enrolamento, que são dispostos sequencialmente ao longo da direção de conformação de avanço do produto de enrolamento por pultrusão. A estrutura compreende uma primeira estrutura e uma segunda estrutura, o dispositivo de fixação de molde central está disposto na primeira estrutura, o dispositivo de enrolamento está disposto verticalmente na segunda estrutura, e a primeira e a segunda estrutura estão dispostas separadamente. O dispositivo de corte compreende uma base, um mecanismo de deslocamento e um mecanismo de corte, o mecanismo de deslocamento compreende uma placa inferior e um mecanismo de fixação, o mecanismo de fixação é configurado para segurar o produto de enrolamento por pultrusão, de modo que o mecanismo de deslocamento se mova sincronizadamente com o produto de enrolamento por pultrusão. O presente pedido descreve ainda um método de conformação de enrolamento por pultrusão.
