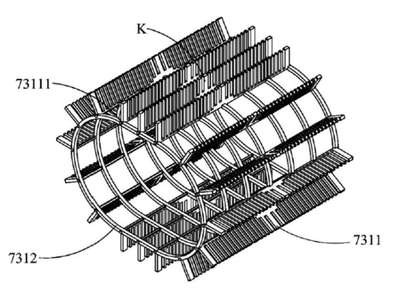

Patente de Invenção CORPO DE ENROLAMENTO, ENROLAMENTO DE ALTA TENSÃO E TRANSFORMADOR TIPO SECO de JIANGSU SHEMAR ELECTRIC CO., LTD — IPC H01F 27/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CORPO DE ENROLAMENTO, ENROLAMENTO DE ALTA TENSÃO E TRANSFORMADOR TIPO SECO.A presente invenção refere-se a um corpo de enrolamento (1310), que é utilizado para um enrolamento de alta tensão (130). O corpo de enrolamento (1310) compreende: várias placas de enrolamento (1313), cada placa de enrolamento (1313) sendo dotada de várias ranhuras de enrolamento (1314) de modo a formar vários dentes de pente nas placas de enrolamento (1313); e pelo menos um elemento auxiliar (5316), em que o elemento auxiliar (5316) é anular, as placas de enrolamento (1313) estão dispostas ao longo da direção circunferencial do elemento auxiliar (5316) e o elemento auxiliar (5316) está conectado fixamente às placas de enrolamento (1313). O presente pedido refere-se ainda ao enrolamento de alta tensão (130). O enrolamento de alta tensão (130) compreende: o corpo de enrolamento (1310); uma bobina de alta tensão (1320); e uma camada de isolamento de alta tensão (1330). O presente pedido refere-se ainda a um transformador tipo seco (10). O transformador tipo seco (10) compreende um núcleo de ferro (110), um enrolamento de baixa tensão (120) e o enrolamento de alta tensão (130), em que o enrolamento de baixa tensão (120) é revestido por fora do núcleo de ferro (110), e o enrolamento de alta tensão (130) é revestido por fora do enrolamento de baixa tensão (120).
