Patente de Invenção PROTETOR E CHICOTE DE FIOS de SUMITOMO WIRING SYSTEMS, LTD. — IPC B60R 16/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

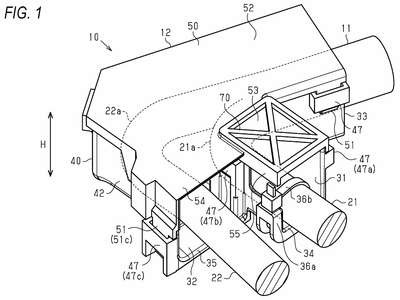

PROTETOR E CHICOTE DE FIOS. A presente invenção refere-se a um protetor (12) que compreende: uma entrada (33) através da qual passam um primeiro feixe de fios (21) e um segundo feixe de fios (22); uma primeira canaleta (31) através da qual passa o primeiro feixe de fios (21) e que tem uma primeira saída (34) em uma extremidade longitudinal; e uma segunda canaleta de saída (32) através da qual passa o segundo feixe de fios (22) e que tem uma segunda saída (35) em uma extremidade longitudinal. A primeira canaleta de saída (31) e a segunda canaleta de saída (32) são adjacentes uma à outra. A primeira canaleta de saída (31) é provida com uma nervura de reforço (70).
