ESTEIRA DE SINTERIZAÇÃO OU INDURAÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

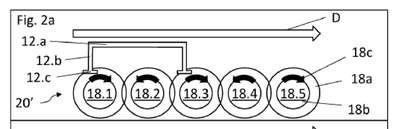

ESTEIRA DE SINTERIZAÇÃO OU INDURAÇÃO. Uma esteira de sinterização (10) compreendendo uma cadeia de carros de grelha (12); uma estrutura de suporte configurada para suportar e permitir o movimento da cadeia de carros de grelha (12); pelo menos dois elementos de vedação longitudinais, paralelos a uma direção de movimento (D) da cadeia de carros de grelha (12) ao longo da esteira de sinterização ou induração (10); pelo menos dois elementos de vedação transversais (14), que se cruzam com a direção de movimento (D) da cadeia de carros de grelha (12) ao longo da esteira de sinterização ou induração (10) e obstruem parcialmente seu movimento; e pelo menos um duto de sucção (16). Oduto de sucção (16), os pelo menos dois elementos de vedação longitudinais, os pelo menos dois elementos de vedação transversais (14) e uma superfície inferior dos carros de grelha (12) são configurados para definir pelo menos uma câmara de pressão (CP). O duto de sucção (16) também é configurado para gerar uma subpressão ou sobrepressão na referida câmara de pressão (CP). Um elemento de vedação transversal (14) compreende pelo menos um rolo de vedação (18, 18.1-18.15), sendo o rolo de vedação (18, 18.1-18.15) configurado para obstruir parcialmente o movimento da cadeia de carros de grelha (12), e o rolo de vedação (18, 18.1-18.15) compreendendo um rolo interno (18a) que define um raio interno euma luva externa elasticamente deformável (18b) que define um raio externo, e um elemento de vedação transversal (14) compreende uma pluralidade de rolos de vedação paralelos (18, 18.1-18.15) que definem pelo menos uma mesa de rolos (20). Uma mesa de rolos (20) compreende pelo menos dois rolos de vedação em engate (18.1-18.5), de modo que a distância entre dois rolos de vedação em engate adjacentes (18.1-18.5) seja estritamente compreendida entre a soma de seus raios internos e a soma de seus raios externos, rolos de vedação em engate consecutivos (18.1-18.5) definindo uma superfície contínua (20') da mesa de rolos (20).
