Patente de Invenção DISPOSITIVO E MÉTODO PARA CONECTAR TUBOS FEITOS DE PLÁSTICO — IPC A61M 39/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.

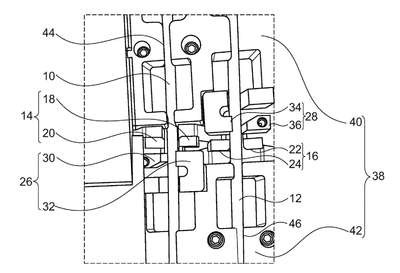

DISPOSITIVO E MÉTODO PARA CONECTAR TUBOS FEITOS DE PLÁSTICO. Um dispositivo (1) para conectar tubos (10, 12) feitos de plástico, em particular tubos conectados a bolsas de sangue, compreende: uma primeira braçadeira (14) e uma segunda braçadeira (16), cada uma tendo duas mandíbulas opostas (18, 20, 22, 24) para prender um primeiro tubo (10) e um segundo tubo (12); uma primeira unidade de separação (26) e uma segunda unidade de separação (28), cada uma tendo uma bigorna (30, 34) e uma lâmina (32, 36) para separar o primeiro e o segundo tubos (10, 12) em um respectivo ponto de separação; e uma unidade móvel (38) adaptada para mover pelo menos um da primeira braçadeira (14) ou da segunda braçadeira (16) de modo que as extremidades separadas do primeiro e do segundo tubos (10, 12) presos nas braçadeiras possam ser colocadas em alinhamento axial e, então, em encosto. As mandíbulas (18, 20, 22, 24) das primeiras e segundas braçadeiras (14, 16) e/ou a bigorna (30, 34) e a lâmina (32, 36) das primeiras e segundas unidades de separação (26, 28) são formadas como eletrodos aos quais a energia de alta frequência pode ser aplicada para fundir o primeiro e o segundo tubos (10, 12) na região do ponto de separação antes e/ou durante a separação dos tubos (10, 12). A unidade de movimentação (38) é adaptada para colocar as extremidades separadas e presas dos primeiros e segundos tubos (10, 12) em contato em um estado fundido.
