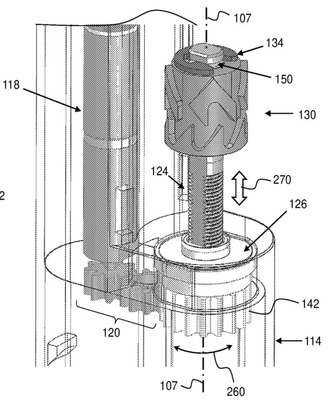

Patente de Invenção HASTE DE ÊMBOLO FIXÁVEL DE MODO LIBERÁVEL À CABEÇA DE ÊMBOLO EM UM DISPOSITIVO DE BOMBA de NEURODERM, LTD. — IPC A61M 5/145. Figura publicada pelo INPI na Revista da Propriedade Industrial.
HASTE DE ÊMBOLO FIXÁVEL DE MODO LIBERÁVEL À CABEÇA DE ÊMBOLO EM UM DISPOSITIVO DE BOMBA. Um mecanismo para um dispositivo de bomba inclui um corpo de came giratório que é axialmente afixado a uma extremidade distal de uma haste de êmbolo acomodável em um dispositivo de bomba e giratório em torno da haste de êmbolo. O corpo de came inclui superfícies de came para atuar em conjunto a modo de came com pinos de came estacionários na cabeça de êmbolo. A ação conjunta entre as superfícies de came do corpo de came e dos pinos de came faz com que o corpo de came gire na cabeça de êmbolo para, e desde, uma posição angular de engate na qual o corpo de came e a cabeça de êmbolo são engatados, para uma posição angular de desengate na qual o corpo de came e a cabeça de êmbolo são desengatados, por meio de uma série alternada de posições angulares de empurrar-puxar configuradas para empurrar e puxar alternadamente a cabeça de êmbolo na seringa. A rotação do corpo de came de uma posição angular para outra é implementada por meio do movimento axial reciprocante da haste de êmbolo.
