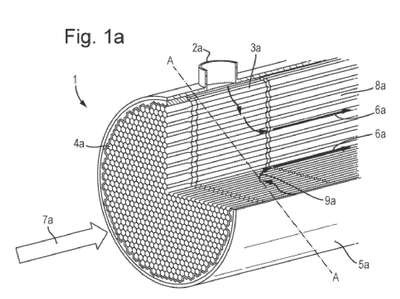

PERMUTADOR DE CALOR. A presente invenção refere-se a trocadores de calor de casco e tubo, especificamente a trocadores de calor compactos sem a necessidade de uma chapa tubular. É fornecido um trocador de calor de casco e tubo com um casco externo e uma série de tubos de troca de calor localizados nele, o referido casco compreendendo uma entrada de fluido de lado de casco e uma saída de fluido de lado de casco para transferência de um primeiro fluido, os referidos tubos, capazes em uso de permitir o fluxo de um segundo fluido, os referidos tubos compreendendo uma primeira extremidade e uma segunda extremidade, em que os referidos tubos são dispostos de modo que estão se tocando, formando uma lacuna de fechamento hipocicloidal, que fornece um percurso para a transferência de referido primeiro fluido, em que os referidos tubos compreendem uma primeira região de diâmetro reduzido localizada próxima ao referido bico de entrada de fluido de lado de casco e uma segunda região de diâmetro reduzido localizada próxima ao bico de saída de fluido de lado de casco, para permitir que o referido primeiro fluido forme um percurso de fluxo através da referida lacuna de fechamento hipocicloidial.
