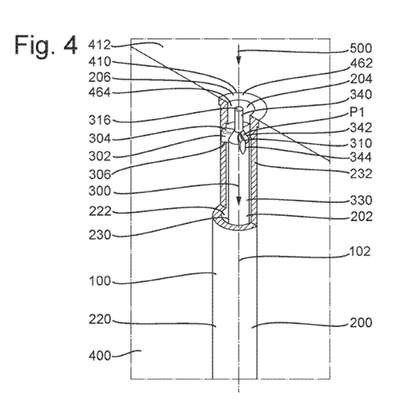

Patente de Invenção APERFEIÇOAMENTOS RELACIONADOS A SISTEMAS DE REATORES de BAE SYSTEMS PLC — IPC G21C 1/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APERFEIÇOAMENTOS RELACIONADOS A SISTEMAS DE REATORES. Um sistema de reator de fissão nuclear (10) que compreende uma unidade de reator nuclear (12) tendo um bloco de combustível (400) tendo um eixo geométrico central (402), que se estende ao longo do comprimento do bloco de combustível (400) entre uma primeira superfície (412) e uma segunda superfície (422). O bloco de combustível (400) define uma pluralidade de câmaras de montagem de combustível (404) que se estendem de uma abertura de entrada (410) na primeira superfície (412) do bloco de combustível (400) até uma abertura de saída (420) em uma segunda superfície (422) do bloco de combustível (400). Descreve-se também a provisão de uma pluralidade de conjuntos de combustível (100). Cada conjunto de combustível (100) compreende um compacto de combustível (200), que define uma passagem de fluxo (202) que se estende a partir de uma entrada de fluxo (204) provida em uma primeira extremidade (206) do compacto de combustível (200) até uma saída de fluxo (208) provida em uma segunda extremidade (210) do compacto de combustível (200), a passagem (202) definindo uma superfície interna (222) do compacto de combustível (200). Um elemento deslocador (300) é provido na passagem de fluxo de refrigerante (202) e montado de forma que uma folga (212) seja mantida entre a superfície interna (222) do compacto de combustível (200) e o elemento deslocador (300) para definir uma passagem de fluxo de refrigerante anular (230). Cada um dos vários conjuntos de combustível (100) está localizado em uma das várias câmaras de conjunto de combustível (404). Pelo menos um dos conjuntos de combustível (100) do conjunto de conjuntos de combustível (100) é configurado para transferir calor para o refrigerante em sua passagem de fluxo de refrigerante anular (230) em uma primeira taxa; e pelo menos um outro dos conjuntos de combustível (100) da pluralidade é operável/configurado para transferir calor para o refrigerante em sua respectiva passagem de fluxo de refrigerante anular (230) em uma segunda taxa.
