Patente de Invenção KIT DE PEÇAS PARA INSTALAR UM TAMPÃO DE PURGA DE GÁS EM UM VASO METALÚRGICO, INSTALAÇÃO METALÚRGICA E MÉTODO PARA INSERIR UM TAMPÃO DE PURGA DE GÁS de VESUVIUS GROUP S.A. — IPC B22D 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

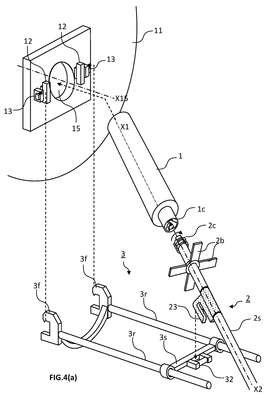

KIT DE PEÇAS PARA INSTALAR UM TAMPÃO DE PURGA DE GÁS EM UM VASO METALÚRGICO, INSTALAÇÃO METALÚRGICA E MÉTODO PARA INSERIR UM TAMPÃO DE PURGA DE GÁS. A presente invenção envolve um sistema para fácil instalação de um tampão de purga de gás (1) em uma abertura (15) em uma parede (11w) de um vaso metalúrgico (11). O sistema compreende, um tampão de purga de gás equipado fornecido com um elemento de acoplamento de tampão (1c), uma haste de inserção (2) equipada com um elemento de acoplamento de haste (2c) complementar ao elemento de acoplamento de tampão (1c) para montar o tampão de purga de gás e a haste de inserção para formar um conjunto tampão / haste que se estende ao longo de um eixo longitudinal (X). Um conjunto de trilhos configurado para receber o conjunto tampão / haste e para guiar o tampão de purga de gás em uma abertura em uma posição operacional precisa. A haste de inserção (2) também é equipada com pelo menos duas pás de travamento (2b) configuradas para engatar em elementos captadores correspondentes (12) fornecidos na periferia da abertura (15), para bloquear a posição do conjunto tampão / haste ao longo do eixo longitudinal (X).
