INSTALAÇÃO PARA APLICAÇÃO, EM UM SISTEMA DE REFERÊNCIA ESPACIAL 3D (X, Y, Z) E MÉTODO PARA FORMAR UM REVESTIMENTO DE TRABALHO EM UMA SUPERFÍCIE DE UMA CAVIDADE EM UMA PANELA INTERMEDIÁRIA

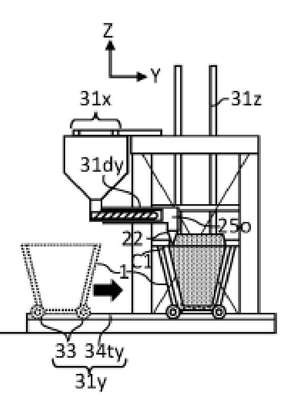

Patente de Invenção INSTALAÇÃO PARA APLICAÇÃO, EM UM SISTEMA DE REFERÊNCIA ESPACIAL 3D (X, Y, Z) E MÉTODO PARA FORMAR UM REVESTIMENTO DE TRABALHO EM UMA SUPERFÍCIE DE UMA CAVIDADE EM UMA PANELA INTERMEDIÁRIA de VESUVIUS GROUP S.A. — IPC B22D 41/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
INSTALAÇÃO PARA APLICAÇÃO, EM UM SISTEMA DE REFERÊNCIA ESPACIAL 3D (X, Y, Z) E MÉTODO PARA FORMAR UM REVESTIMENTO DE TRABALHO EM UMA SUPERFÍCIE DE UMA CAVIDADE EM UMA PANELA INTERMEDIÁRIA. As modalidades da invenção dizem respeito a uma instalação para aplicar uma composição de revestimento na forma de material particulado seco (2p) para formar um revestimento de trabalho (2s) sobre uma superfície de uma cavidade em uma panela intermediária (1) em que, em um sistema de referência espacial (X, Y, Z), vantajosamente com X l Y l Z, em que X é um eixo longitudinal, Y é um eixo transversal e Z é um eixo vertical. A instalação compreende, - uma estrutura de suporte (41x-41z) definindo uma passagem, - um tanque (21) configurado para armazenar uma quantidade do material particulado seco (2p) e compreendendo uma saída de tanque (21o) acoplada a uma unidade de medição (25) tendo uma saída de dispensação (25o), - unidades de dispensação (22) configuradas para serem acopladas à saída de dispensação (25o) e para distribuir material particulado seco medido pela unidade de medição - um êmbolo (11) configurado para encaixar na cavidade com uma folga periférica (111) de largura de folga (g) entre o êmbolo (11) e as paredes periféricas (1w) da panela intermediária, - um mecanismo de translação longitudinal (31x) configurado para reter e transladar a saída de dispensação (25o) ao longo do eixo longitudinal (X), - um mecanismo de translação transversal (31y) configurado para receber a panela intermediária (1) e transladar a panela intermediária (1) ao longo do eixo transversal (Y) para dentro e para fora da passagem, e - um mecanismo de translação de elevação (31z) configurado para segurar o êmbolo (11) e transladar o êmbolo ao longo do eixo vertical (Z) para dentro e para fora da cavidade quando a panela intermediária está localizada na passagem.
