Patente de Invenção SISTEMA DE CONEXÃO PARA COMPONENTES DE CONDICIONAMENTO DE TEMPERATURA DE UM EDIFÍCIO de ENVOLA GMBH — IPC F16L 41/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

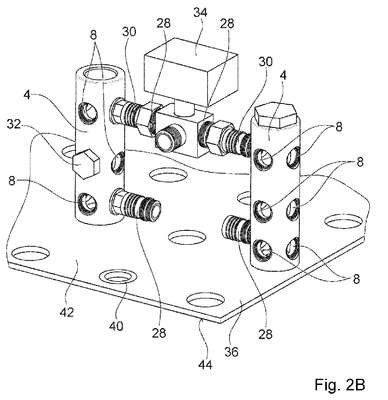

SISTEMA DE CONEXÃO PARA COMPONENTES DE CONDICIONAMENTO DE TEMPERATURA DE UM EDIFÍCIO. Trata-se de um sistema de conexão (2) para componentes (34) para o condicionamento de temperatura de um edifício, em particular para aquecimento, resfriamento ou condicionamento de ar de um espaço interno, que apresenta uma placa base (36) com uma pluralidade de aberturas (40) projetadas para receber um elemento de conexão (4) projetado como um corpo oco alongado ao longo de um eixo longitudinal (6), em que o eixo longitudinal (6) do elemento de conexão (4) está disposto em um primeiro lado (42) da placa base (36), perpendicular à superfície principal da placa base (36), e cada elemento de conexão (4) apresenta canais de conexão (8) fecháveis que apontam transversalmente ao eixo longitudinal (6), em que pelo menos um elemento de conexão (4) é fornecido para cada componente (34), e o componente (34) é conectado de maneira condutora de fluido a um canal de conexão não vedado (8) de seu elemento de conexão (4), em que uma conexão de fluido com outros componentes (34) é formada por meio de um outro canal de conexão não vedado (8) ou como entradas ou saídas.
