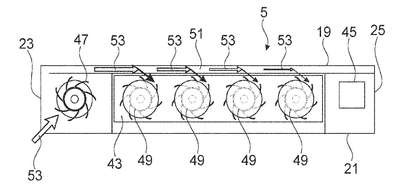

Patente de Invenção MÓDULO DE AR CIRCULANTE E SISTEMA DE MÓDULO DE AR CIRCULANTE de ENVOLA GMBH — IPC F24F 1/0022. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÓDULO DE AR CIRCULANTE E SISTEMA DE MÓDULO DE AR CIRCULANTE. A invenção se refere a um módulo de ar circulante (5) com mistura de ar fresco, que pode ser introduzido em uma parede de edifício (1) de um espaço interno ou pode ser fixado na parede de edifício (1) de um espaço interno, compreendendo uma carcaça (13) com um lado dianteiro (15) voltado para o espaço interno, e um lado traseiro (17) oposto, bem como com uma entrada de ar fresco (39), uma abertura de entrada de ar ambiente (33) e uma abertura de saída de ar ambiente (35); - um trocador de calor (43) disposto na carcaça (13), - um ventilador radial de ar ambiente (49) disposto na carcaça (13) com uma entrada de ar disposta axialmente, que está voltada para o trocador de calor (43), de tal modo que através da abertura de entrada de ar ambiente (33) o ar ambiente que entra como ar circulante (55) pode ser aspirado pelo trocador de calor (43); e um ventilador de ar fresco (47) disposto na carcaça (13) alimentando ar fresco (53), que está disposto entre o lado dianteiro (15) e o lado traseiro (17) da carcaça (13) lateralmente adjacente ao ventilador radial de ar ambiente (49), sendo que o módulo de ar circulante (5) é configurado de tal modo que na carcaça (13) o ar fresco (53) é alimentado ao ar circulante (55), e o ar circulante (55) flui para fora da abertura de saída de ar ambiente (35) como ar de alimentação (57) com o ar fresco misturado (53).
