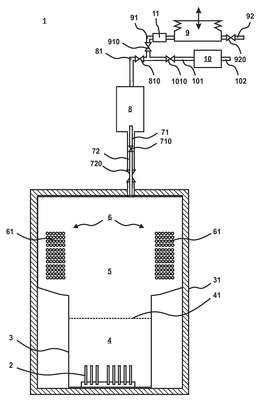

Patente de Invenção SISTEMA DE RESFRIAMENTO PARA RESFRIAMENTO POR IMERSÃO EM LÍQUIDO DE COMPONENTES ELETRÔNICOS de WIELAND-WERKE AG — IPC H05K 7/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE RESFRIAMENTO PARA RESFRIAMENTO POR IMERSÃO EM LÍQUIDO DE COMPONENTES ELETRÔNICOS. A invenção refere-se a um sistema de resfriamento (1) para resfriamento por imersão em líquido de componentes eletrônicos (2), compreendendo - um recipiente (3), que pode ser preenchido internamente com fluido de transferência de calor bifásico (4), em cuja fase líquida podem ser imersos componentes eletrônicos (2), tendo o recipiente (3) um espaço para gás (5) acima da superfície (41) do fluido de transferência de calor líquido (4), - um dispositivo trocador de calor (6) no espaço de gás (5) do recipiente (3) para formar fluido de transferência de calor líquido (4), - uma unidade condensadora (8), que está disposta fora do recipiente (3), em que a unidade condensadora (8) é conectada ao espaço de gás (5) do recipiente (3) por meio de uma linha de fluido (7) como linha de alimentação (71) e linha de retorno (72) para a transferência de massa de meio gasoso para a unidade condensadora (8) e fluido de transferência de calor condensado para o recipiente (3), em que a unidade condensadora (8) possui uma saída (81) através da qual uma fase gasosa residual pode ser removida, em que - a linha de fluido (7) como linha de alimentação (71) e linha de retorno (72) da unidade condensadora (8) é uma tubulação única com uma seção transversal de linha adequada ou uma tubulação dupla que está conectada ao recipiente (3).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
