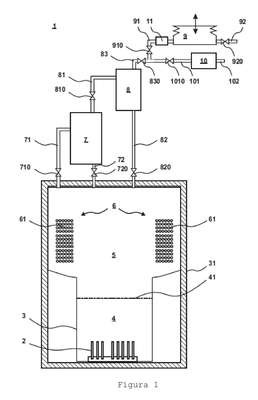

Patente de Invenção SISTEMA DE REFRIGERAÇÃO PARA REFRIGERAÇÃO POR IMERSÃO LÍQUIDA DE COMPONENTES ELETRÔNICOS de WIELAND-WERKE AG — IPC H05K 7/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE REFRIGERAÇÃO PARA REFRIGERAÇÃO POR IMERSÃO LÍQUIDA DE COMPONENTES ELETRÔNICOS. A invenção refere-se a um sistema de refrigeração (1) para refri-geração por imersão líquida de componentes eletrônicos (2), com-preendendo - um recipiente (3), que pode ser preenchido no seu interior com fluido de transferência de calor bifásico (4), em cuja fase líquida podem ser imersos componentes eletrônicos (2), em que o recipiente (3) tem um compartimento de gás (5) acima da superfí-cie (41) do fluido de transferência de calor líquido (4), - um dispositivo trocador de calor (6) no compartimento de gás (5) do recipiente (3) para formar fluido de transferência de ca-lor líquido (4), - uma primeira unidade condensadora (7), que está disposta fora do recipiente (3), em que a primeira unidade condensadora (7) es-tá conectada ao compartimento de gás (5) do recipiente (3) atra-vés de uma primeira linha de alimentação (71) para troca de massa de meio gasoso e possui uma primeira linha de retorno (72 ) para o condensado fluido de transferência de calor para o recipiente (3), em que - está disposta uma segunda unidade condensadora (8), que está conectada por uma segunda linha de alimentação (81) à primeira unidade condensadora (7) para troca de meio gasoso e tem uma se-gunda linha de retorno (82) para fluido de transferência de calor condensado para o recipiente (3) e - a segunda unidade condensadora (8) possui uma saída (83) atra-vés da qual pode ser removida uma fase gasosa residual. Figura 1.
