Patente de Invenção MÉTODO PARA MONITORAR UM MOVIMENTO ROTATÓRIO DE UMA ENGRENAGEM NO ACIONAMENTO DE UMA ESCADA ROLANTE OU UMA ESTEIRA ROLANTE de INVENTIO AG — IPC B66B 25/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

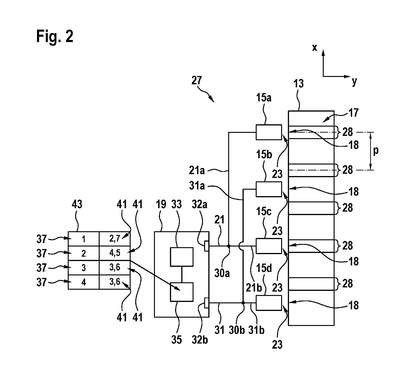

A invenção refere-se a um método para monitorar um movimento rotatório de uma engrenagem (13) no acionamento (3) de uma escada rolante (1) que compreende: receber um sinal de sensor (21), que foi gerado usando um sensor (15) para varrer uma parte dentada (17, 17a, 17b) da engrenagem (13), em um dispositivo de processamento de sinal (19); detectar pulsos (25) varrendo-se o sinal de sensor (21), sendo que os pulsos (25) são contados atribuindo-se um valor de contagem (37) a cada pulso (25), sendo que cada pulso (25) também é atribuído a um valor de tempo (39) que indica um intervalo de tempo entre o pulso (25) e o próximo pulso (25); realizar as etapas a seguir para cada pulso detectado (25): selecionar um valor de tempo de referência (41) comparando-se o valor de contagem (37) atribuído ao pulso detectado (25) com uma lista (43) que atribui valores de tempo de referência (41) a possíveis valores de contagem (37); determinar um desvio do valor de tempo (39) atribuído ao pulso detectado (25) a partir do valor de tempo de referência selecionado (41); com base no desvio, detectar se a engrenagem (13) está girando a uma velocidade desejada.
