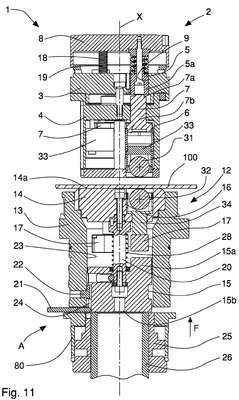

Patente de Invenção APARELHO DE PUNCIONAMENTO, E, MÁQUINA PUNCIONADEIRA de SALVAGNINI ITALIA S.P.A. — IPC B21D 28/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APARELHO DE PUNCIONAMENTO, E, MÁQUINA PUNCIONADEIRA. Um aparelho de puncionamento (1) para conformar trabalhos em uma peça de trabalho (100) compreende uma unidade de porta-punção (2) que inclui um corpo de apoio superior (3) rotativo em torno de um eixo geométrico de trabalho (X), um corpo de porta-punção (4) que aloja uma pluralidade de ferramentas de conformação superiores (31) e um elemento de batida superior (5) móvel paralelo ao eixo geométrico de trabalho (X) para interagir seletivamente com uma ferramenta de conformação superior estabelecida (31); uma unidade de porta-matriz (12) que inclui um corpo de apoio inferior (13) rotativo em torno do eixo geométrico de trabalho (X), um corpo de porta-matriz (14) que aloja uma pluralidade de ferramentas de conformação inferiores (32) e um elemento de batida inferior (15) móvel linearmente ao longo e rotativamente em torno do eixo geométrico de trabalho (X) para interagir seletivamente com uma ferramenta de conformação inferior estabelecida (32); o elemento de batida inferior (15) é móvel linearmente entre uma posição não operacional (A), na qual ele é travado em rotação e não gira junto com o dito corpo de apoio inferior (13), uma primeira posição operacional (B), na qual ele é conectado ao corpo de apoio inferior (13) de modo a girar junto com este último, e uma segunda posição operacional (C), na qual ele empurra a ferramenta de conformação inferior (32) parcialmente para fora do corpo de porta-matriz (14).
