Patente de Invenção SISTEMA DE PREENSÃO POR VENTOSA de SALVAGNINI ITALIA S.P.A. — IPC B65H 29/24. Figura publicada pelo INPI na Revista da Propriedade Industrial.

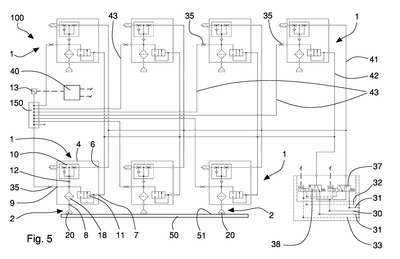

SISTEMA DE PREENSÃO POR VENTOSA. Sistema de preensão por ventosa (100) que compreende uma pluralidade de dispositivos de preensão por ventosa (1) cada um provido de uma ventosa de preensão (2) tendo uma cavidade interna (3), um gerador de vácuo Venturi (10) conectável a uma linha de ar comprimido (30) e conectado à cavidade interna (3) para gerar nela um vácuo parcial, uma válvula de liberação (11) conectada à cavidade interna (3) e operável para conectar esta última a um ambiente externo ou à linha de ar comprimido (30) a fim de eliminar o vácuo parcial na cavidade interna (3), uma válvula de retenção (12) interposta entre o gerador de vácuo Venturi (10) e a cavidade interna (3); o sistema de preensão (100) compreende meios de válvula (37, 38) conectados aos geradores de vácuo Venturi (10) e as válvulas de liberação (11) dos dispositivos de preensão por ventosa (1), um coletor (50) conectado às cavidades internas (3), um sensor de vácuo (13) conectado ao coletor (50) e uma unidade de controle (40) conectada aos meios de válvula (37, 38) e sensor de vácuo (13) e configurada para controlar os meios de válvula (37, 38) de modo a não fornecer ar comprimido aos geradores de vácuo Venturi (10) quando o sensor de vácuo (13) detecta um valor de vácuo parcial maior que ou igual a um primeiro valor limiar definido (P1).
