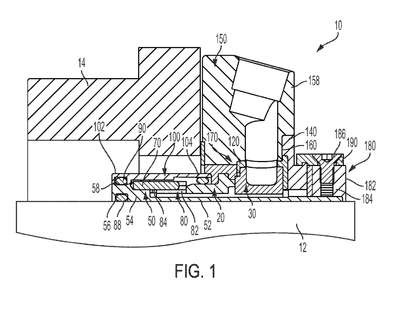

Patente de Invenção ANEL DE ACOPLAMENTO DE VEDAÇÃO MECÂNICA COM CONTROLE TÉRMICO DIRETO de A. W. CHESTERTON COMPANY — IPC F16J 15/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ANEL DE ACOPLAMENTO DE VEDAÇÃO MECÂNICA COM CONTROLE TÉRMICO DIRETO. A presente invenção refere-se a um conjunto de vedação mecânica tendo um elemento de gaxeta configurado para montar em equipamento estacionário, um anel de vedação rotativo para acoplamento e rotação com um eixo, um anel de vedação estacionário configurado para permanecer estacionário em relação ao eixo onde o anel de vedação estacionário tem um corpo principal tendo uma superfície externa tendo um canal de transferência de calor formado nele que é dimensionado e configurado para circular um fluido de transferência de calor, e um elemento de suporte para acoplamento do anel de vedação rotativo ao eixo e para rotação com o eixo. O canal de transferência de calor pode ser um canal de transferência de calor de baixa pressão.
