Patente de Invenção VEDAÇÃO MECÂNICA TIPO MOLA DE ELASTÔMERO de A. W. CHESTERTON COMPANY — IPC F16J 15/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.

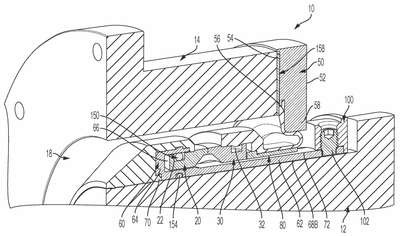

VEDAÇÃO MECÂNICA TIPO MOLA DE ELASTÔMERO.A presente invenção refere-se a um conjunto de vedação mecânica (10) tendo um conjunto de glândula (50), um anel de vedação rotativo (20), um anel de vedação estacionário (30), um conjunto de luva (60) tendo uma porção de flange (64) para montar o anel de vedação rotativo (20), um elemento de vedação de tampa (90) para assentar sobre a porção de flange (64) e entrar em contato com uma porção do anel de vedação rotativo (20) e um elemento de vedação do energizador espaçado (130) axialmente do elemento de vedação de tampa (90) para vedar uma porção do anel de vedação estacionário (30) e do conjunto da glândula (50), e para fornecer uma força de polarização axial ao anel de vedação esta-cionário (30).
