Patente de Invenção GRUPO DE SUPORTE DE DUPLO ROLAMENTO PARA UM VENTILADOR PARA RESFRIAMENTO DE VEÍCULOS de BARUFFALDI S.P.A — IPC B60K 11/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

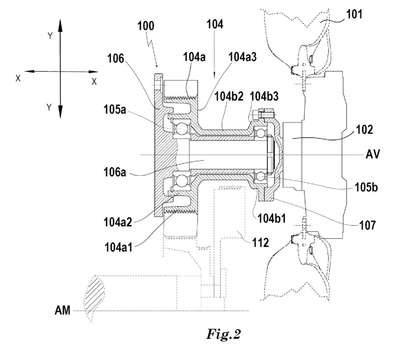

GRUPO DE SUPORTE DE DUPLO ROLAMENTO PARA UM VENTILADOR PARA RESFRIAMENTO DE VEÍCULOS. A presente invenção refere-se a um grupo de suporte (100) para suportar um ventilador (101) para resfriar o motor de um veículo, compreendendo um acoplamento (102) para acoplamento com o ventilador (101), um rotor (104) projetado para girar em torno de um eixo longitudinal (AV) de modo a acionar rotacionalmente o acoplamento, e um suporte (106); o suporte compreende uma base (106) rigidamente fixada a uma parte fixa do motor e uma extensão axial (106a) que se estende projetando-se da base em direção ao acoplamento (102) para acoplamento com o ventilador (101). Onde o grupo compreende ainda um primeiro rolamento (105a) chaveado na extensão axial (106a) do suporte, em uma posição proximal à base (106) e distal, em uso, do acoplamento (102) e um segundo rolamento (105b) chaveado na extensão axial (106a) do suporte em uma posição proximal ao acoplamento. O rotor (104) é montado coaxialmente na extensão axial do suporte e compreende uma primeira seção (104a), axialmente distal ao acoplamento (102) e chaveada no anel externo do dito primeiro rolamento (105a), e uma segunda seção (104b) que se estende axialmente e uma parte de extremidade da qual, distal à base, é montada no segundo rolamento (105b) e acoplada ao acoplamento para acoplamento com o ventilador.
