DISPOSITIVO DE FILTRO E ELEMENTO DE FILTRO

Classificação IPC

Prioridades unionistas

Resumo técnico

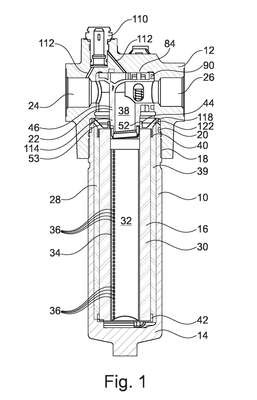

DISPOSITIVO DE FILTRO E ELEMENTO DE FILTRO. Dispositivo de filtro com um alojamento de filtro (10) consistindo em pelo menos uma parte superior de alojamento (12) e uma parte inferior de alojamento (14), a qual está prevista para receber um elemento filtrante (16), pelo menos parcialmente, de maneira substituível, e com um dispositivo de controle (22) para controle de correntes de fluido na parte superior de alojamento (12), o qual, em uma posição de bloqueio, separa uma ligação fluida entre uma entrada de fluido (24) e uma saída de fluido (26) e, em uma posição de liberação, libera esta, sendo que, por meio de um dispositivo de acionamento (44) no elemento filtrante, o dispositivo de controle (22) pode ser controlável de tal modo, que, quando da separação da parte inferior de alojamento (14) da parte superior de alojamento (12), o dispositivo de controle (22) chega à posição de bloqueio e, quando da fixação da parte inferior de alojamento (14) na parte superior de alojamento (12), estabelece a posição de liberação, caracterizado pelo fato de que o dispositivo de controle (22) apresenta um alojamento de cursor rotatório (46) com pelo menos um elemento de acoplamento (48, 50), o qual, com formação de pelo menos um acoplamento (52, 53), coopera com elementos de acoplamento correspondentes (54, 56, 58, 60) no elemento filtrante (16) como dispositivo de acionamento (44) de tal modo, que, quando da fixação ou remoção da parte inferior de alojamento (14) pelo menos um respectivo elemento de acoplamento correspondentes (54, 56, 58, 60) encosta em modo de arrasto no respectivo elemento de acoplamento associável (48, 50) do alojamento de cursor rotatório (46) e desloca este da posição de bloqueio para a posição de liberação ou vice-versa, com liberação seguinte do respectivo acoplamento (52, 53) assim que uma das posições esteja assumida pelo alojamento de cursor rotatório (46).
