Patente de Invenção DISPOSITIVO DE FILTRO de HYDAC FILTERTECHNIK GMBH — IPC B01D 29/21. Figura publicada pelo INPI na Revista da Propriedade Industrial.

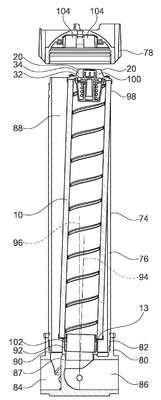

DISPOSITIVO DE FILTRO. A presente invenção se refere a um dispositivo de filtro compreendendo um elemento de filtro que é recebido em um alojamento e que tem um material de elemento (10) que se estende entre duas partes de fechamento, uma parte de fechamento do mesmo tendo um mancal esférico (24) que é usado para apoiar de forma pivotante o elemento de filtro em relação ao alojamento, e compreendendo uma parte de cobertura para fechar de forma liberável uma abertura no alojamento que permite um acesso ao elemento de filtro. A invenção é caracterizada em que, à medida que a parte de cobertura é cada vez mais fixada ao alojamento, a parte de cobertura engata em pelo menos uma superfície de controle na outra parte de fechamento do elemento de filtro de modo que o elemento de filtro seja visivelmente alinhado de uma situação de instalação causadora de colisão para uma posição funcional livre de colisão por meio do mancal esférico (24).
