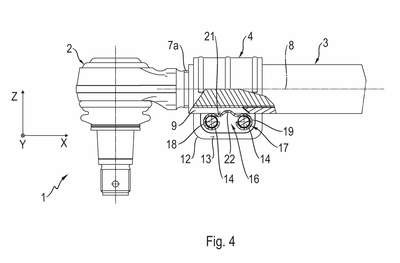

Patente de Invenção COMPONENTE DE CHASSI DE COMPRIMENTO AJUSTÁVEL E MÉTODO PARA PRÉ-MONTAGEM DE UM COMPONENTE DE CHASSI DE COMPRIMENTO AJUSTÁVEL de ZF FRIEDRICHSHAFEN AG — IPC B60G 7/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
COMPONENTE DE CHASSI DE COMPRIMENTO AJUSTÁVEL E MÉTODO PARA PRÉ-MONTAGEM DE UM COMPONENTE DE CHASSI DE COMPRIMENTO AJUSTÁVEL. A invenção refere-se a um componente de chassi (1) de comprimento ajustável, que possui pelo menos dois componentes de rolamento (2) e um elemento de conexão (3), onde pelo menos um dos componentes de rolamento (2) pode ser fixado por um elemento de fixação (4), em que o elemento de fixação (4) possui seções em forma de flange (12) espaçadas por uma folga de fixação (11), que serve para alojar uma conexão roscada (5) para fixação das seções (12) entre si, em que antes da montagem do elemento de fixação (4), um elemento de montagem auxiliar (16, 16A, 16B) para alojar a conexão roscada (5) é disposto pré-montado entre as duas seções em forma de flange (12), em que o elemento auxiliar de montagem (16, 16A, 16B) possui um corpo (17) com duas seções de alojamento (18, 19) e uma seção de conexão (20), sendo o corpo (17) feito de um material elástico com ação de mola, em que parafusos (14) são dispostos nas seções de alojamento (18, 19) para fixar a posição do elemento auxiliar de montagem (16, 16A, 16B) no elemento de fixação (4), em que o corpo (17) tem em seu lado superior (21) uma curvatura convexa (22, 24) que se estende na direção transversal (Y), que pode ser colocada em engate em união positiva com um recesso projetado correspondentemente (23, 30, 31) no elemento de conexão (3).
