Patente de Invenção ARRANJO DE TURBINA PARA DISPOSITIVO TURBO, DISPOSITIVO TURBO, MOTOR DE COMBUSTÃO INTERNA E VEÍCULO de SCANIA CV AB — IPC F01N 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

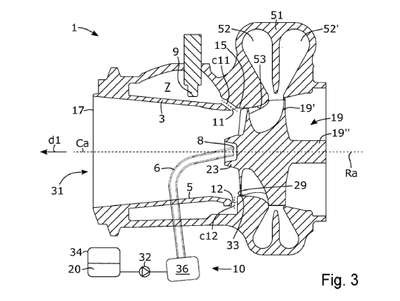

ARRANJO DE TURBINA PARA DISPOSITIVO TURBO, DISPOSITIVO TURBO, MOTOR DE COMBUSTÃO INTERNA E VEÍCULO. É divulgado um arranjo de turbina (1) para um dispositivo turbo (30) de um motor de combustão interna (40). O arranjo da turbina (1) compreende uma carcaça de turbina (51) e uma unidade de turbina (19). O alojamento da turbina (51) compreende uma seção de condução de exaustão (31) compreendendo uma cobertura de turbina (53) e um duto de saída de turbina (3), uma primeira abertura (11, 11') fornecida em uma parede (5, 5') da seção de condução de exaustão (31) e uma câmara (7) conectada fluidamente à seção de condução de exaustão (31) por meio da primeira abertura (11). O arranjo da turbina (1) compreende um sensor (9) disposto para detectar uma propriedade do gás dentro da câmara (7). A presente divulgação refere-se ainda a um dispositivo turbo (30), um motor de combustão interna (40) que compreende um dispositivo turbo (30) e um veículo (2).
