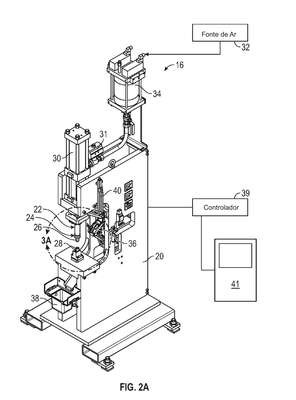

Patente de Invenção PRENSA PARA INSTALAÇÃO DE PRENDEDORES AUTOPERFURANTES de DOBEN LIMITED — IPC B21J 15/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PRENSA PARA INSTALAÇÃO DE PRENDEDORES AUTOPERFURANTES. A presente invenção refere-se a uma prensa de fixação de prendedores que inclui uma estrutura que suporta uma matriz com um orifício que coopera com o fixador para produzir uma peça a partir da peça de trabalho. Um pistão hidráulico que tem um conjunto de cabeçote que engata o fixador. Um primeiro sensor determina a posição do pistão hidráulico em relação à matriz. Um pino é suportado de forma deslizante dentro do conjunto do cabeçote e se estende para fora do conjunto do cabeçote até uma ponta que localiza um fixador em relação à matriz. O pino pode ser movido entre várias posições do pino, incluindo uma posição de ejeção da peça. Um segundo sensor está disposto no conjunto do cabeçote e é conectado operacionalmente ao pino. O sensor monitora as várias posições do pino relacionadas a uma identificação de distância de deslocamento do pino. Um controlador está em comunicação com o primeiro e o segundo sensores e determina um resultado da operação de fixação com base na posição do pistão hidráulico e na identificação da distância percorrida pelo pino.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
