Patente de Invenção ESTRUTURA DE SUPORTE FLUTUANTE DE MÚLTIPLAS COLUNAS CENTRAIS PARA TURBINA EÓLICA OFFSHORE E PROCESSO DE MONTAGEM DE TAL ESTRUTURA de SAIPEM S.A. — IPC B63B 35/44. Figura publicada pelo INPI na Revista da Propriedade Industrial.

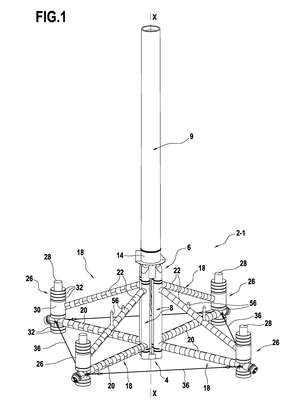

ESTRUTURA DE SUPORTE FLUTUANTE DE MÚLTIPLAS COLUNAS CENTRAIS PARA TURBINA EÓLICA OFFSHORE E PROCESSO DE MONTAGEM DE TAL ESTRUTURA. A presente invenção se refere a uma estrutura de suporte flutuante (2-1) para tribuna eólica offshore, compreendendo um conector inferior (4) centrado em um eixo (X-X) de um mastro (9) da tribuna eólica e compreendendo pelo menos três receptáculos inferiores (10) distribuídos regularmente em torno do eixo do mastro da turbina eólica, um conector superior (6) centrado no eixo do mastro da tribuna eólica e compreendendo, em uma parte superior, meios de recepção (14) de um mastro de turbina eólica e, em uma parte inferior, pelo menos três receptáculos superiores (12) distribuídos regularmente em torno do eixo do mastro da turbina eólica, e pelo menos três colunas centrais tubulares (8) idênticas que estão montadas em uma extremidade inferior em um dos receptáculos do conector inferior e, em uma extremidade superior oposta, em um dos receptáculos do conector superior de modo a formar um pilar de suporte flutuante que se inscreve no prolongamento vertical do mastro da turbina eólica. A invenção se refere também a um processo de montagem de tal estrutura.
