UM ARRANJO PARA UMA MÁQUINA DE ENDURECIMENTO DE UMA USINA DE PELETIZAÇÃO, UMA MÁQUINA DE ENDURECIMENTO E UM MÉTODO PARA ENDURECER PELLETS DE MINÉRIO DE FERRO

Classificação IPC

Prioridades unionistas

Resumo técnico

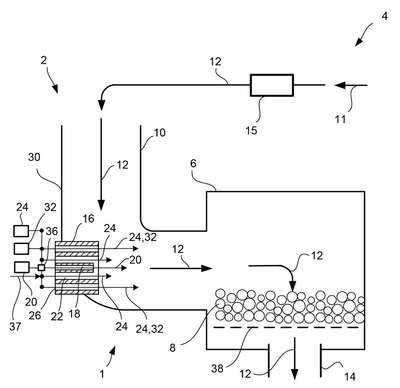

UM ARRANJO PARA UMA MÁQUINA DE ENDURECIMENTO DE UMA USINA DE PELETIZAÇÃO, UMA MÁQUINA DE ENDURECIMENTO E UM MÉTODO PARA ENDURECER PELLETS DE MINÉRIO DE FERRO. A divulgação está relacionada a um arranjo (1) para uma máquina de endurecimento (2) de uma usina de peletização (4), o arranjo (1) compreendendo: um forno (6) configurado para endurecimento de pellets de minério de ferro (8); um canal de entrada (10) conectado ao forno (6), configurado para suprir gases de processo (12) ao forno (6); um canal de saída (14) conectado ao forno (6), configurado para remover os gases de processo (12) a partir do forno (6); e um queimador (16) disposto no canal de entrada (10) configurado para aquecer os gases de processo (12), em que o queimador (16) compreende: um primeiro registro de queima central (18) configurado para suprir hidrogênio (20) como combustível de injeção; pelo menos um segundo registro de queima intermediário (22), que circunda pelo menos parcialmente o primeiro registro de queima central (18), e que é configurado para injetar oxigênio (24) como um gás oxidante para queimar junto com o hidrogênio (20), e pelo menos um terceiro registro de queima mais externo (26), que circunda pelo menos parcialmente o segundo registro de queima intermediário (22), e que é configurado para injetar um fluido protetor (24, 32) para evitar que pelo menos uma parte dos gases de processo (12) queimem junto com o hidrogênio (20) e o oxigênio (24) como um gás oxidante. A divulgação adicionalmente está relacionada a uma máquina de endurecimento (2) e a um método para endurecer pellets de minério de ferro (8) no arranjo (1) para uma máquina de endurecimento (2) de uma usina de peletização (4).
