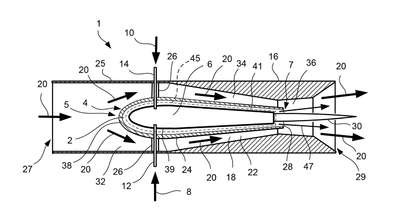

Patente de Invenção UM CONJUNTO DE AQUECEDOR DE GÁS PARA UM PROCESSO DE AQUECIMENTO DE GÁS E UM SISTEMA PARA UM PROCESSO DE AQUECIMENTO DE GÁS de LUOSSAVAARA-KIIRUNAVAARA AB — IPC F23D 14/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UM CONJUNTO DE AQUECEDOR DE GÁS PARA UM PROCESSO DE AQUECIMENTO DE GÁS E UM SISTEMA PARA UM PROCESSO DE AQUECIMENTO DE GÁS A divulgação está relacionada a um conjunto de aquecedor de gás (1) para um processo de aquecimento de gás, o conjunto (1) compreendendo: um corpo de queimador (4) compreendendo uma câmara de queimador (6) para queimar um combustível injetável (8) e um gás oxidante (10), cuja câmara de queimador (6) é disposta em uma cavidade (2) do corpo de queima (4); um primeiro tubo de transporte (12) para abastecer o combustível injetável (8) à câmara de queimador (6); um segundo tubo de transporte (14) para abastecer o gás oxidante (10) à câmara de queimador (6); um alojamento de queimador (16), compreendendo uma parede de alojamento (25), que é configurada para circundar o corpo de queimador (4) e para criar um primeiro canal anular (18) para um gás (20) em um espaço (22) entre o exterior do corpo de queimador (4) e o interior da parede de alojamento (25) do alojamento de queimador (16); e pelo menos um suporte de corpo de queimador (26), que é configurado para suportar e centralizar o corpo de queimador (4) no alojamento de queimador (16), em que o corpo de queimador (4) compreende uma abertura de chama (28) para uma chama de queima (30), que é configurada para aquecer o gás (20) que passa pelo primeiro canal anular (18). A divulgação está relacionada adicionalmente a um sistema (42) para um processo de aquecimento de gás.
