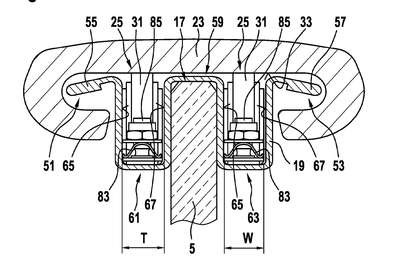

Patente de Invenção ARRANJO DE ROLOS PARA UM PERFIL DE GUIA DE CORRIMÃO DE UMA ESCADA ROLANTE OU UMA PASSARELA MÓVEL de INVENTIO AG — IPC B66B 23/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ARRANJO DE ROLOS PARA UM PERFIL DE GUIA DE CORRIMÃO DE UMA ESCADA ROLANTE OU UMA PASSARELA MÓVEL A invenção refere-se a um arranjo de rolos (25) que pode ser embutido em uma ranhura (61, 63) de um perfil de guia de corrimão (19) de uma escada rolante (11) ou uma passarela móvel (21). O arranjo de rolos (25) compreende um bloco de rolamento (71) e pelo menos um eixo de rolos (81) com um rolo (31), em que o rolo (31) é montado rotativamente no bloco de rolamento (71) por meio do eixo de rolos (81). Além disso, o arranjo de rolos (25) tem pelo menos um elemento de travamento (83, 93, 96) e um elemento de aperto (85), que estão dispostos interagindo um com o outro no bloco de rolamento (71) de tal forma que, quando um arranjo de rolos (25) é embutido na ranhura (61, 63), o elemento de travamento (83, 93, 96) pode ser apoiado por meio do elemento de aperto (85) entre paredes mutuamente opostas (65, 67) da ranhura (61, 63).
