Patente de Invenção SILENCIADOR APRIMORADO PARA SISTEMAS DE GÁS COMPRIMIDO de KNORR-BREMSE SYSTEME FÜR NUTZFAHRZEUGE GMBH — IPC B60T 17/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

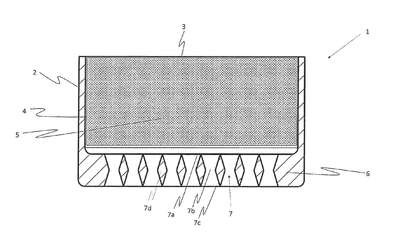

SILENCIADOR APRIMORADO PARA SISTEMAS DE GÁS COMPRIMIDO. A presente invenção refere-se a um silenciador (1) para sistemas de ar comprimido, que compreende: um compartimento (2) com uma abertura de entrada (3) para um fluxo de gás comprimido, uma câmara (4), meio de amortecimento de som (5) fornecido na câmara (4), uma grade (6), que compreende pelo menos duas passagens (7) através das quais o fluxo de ar comprimido é adaptado para deixar a câmara (4), em que pelo menos duas passagens (7) têm um comprimento de pelo menos 3 mm, e a área de seção transversal de pelo menos duas passagens (7) diminui, respectivamente, a partir da entrada (7a) da passagem até uma parte com menor diâmetro (7b), e aumenta a partir da parte com menor diâmetro (7b) em direção à saída (7c) da passagem. Tal silenciador (1) é adaptado para reduzir efetivamente o ruído gerado pela mistura de ar, em particular, ar comprimido e ar ambiente.
