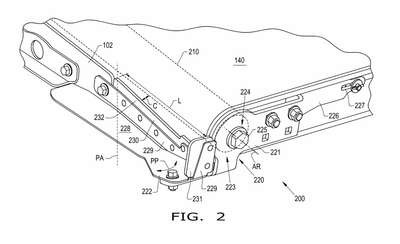

Patente de Invenção PLATAFORMA AGRÍCOLA COM UMA ESTEIRA DRAPER E UMA VEDAÇÃO ACOPLADA A UM SUPORTE DE ROLO de CNH INDUSTRIAL AMERICA LLC — IPC A01D 61/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PLATAFORMA AGRÍCOLA COM UMA ESTEIRA DRAPER E UMA VEDAÇÃO ACOPLADA A UM SUPORTE DE ROLO. A presente invenção refere-se a uma plataforma agrícola (100) para um veículo agrícola (10) que inclui: uma estrutura de plataforma (102); pelo menos um cortador (108) transportado pela estrutura de plataforma (102) e configurado para cortar material de colheita; e um conjunto de esteira draper (200) transportado pela estrutura de plataforma (102). O conjunto de esteira draper (200) inclui: um rolo (210) suportado pela estrutura de plataforma (102); uma esteira draper (140) enrolada em torno do rolo (210) de modo que a rotação do rolo acione a esteira draper (210); um suporte de rolo (220) acoplando o rolo (210) à estrutura de plataforma (102); e uma vedação (230) acoplada ao suporte de rolo (220) de modo que o ajuste do suporte de rolo (220) cause um ajuste correspondente tanto do rolo (210) quanto da vedação (230).
