Patente de Invenção PARAFUSO PARA O APARAFUSAMENTO DIRETO EM UM COMPONENTE de EJOT SE & CO. KG — IPC F16B 25/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

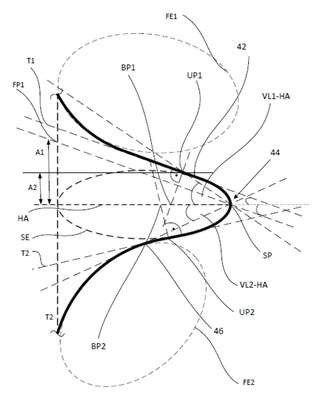

PARAFUSO PARA O APARAFUSAMENTO DIRETO EM UM COMPONENTE. A invenção se refere a um parafuso (10) para o aparafusamento direto em um componente, em particular de um material de metal leve, compreendendo uma cabeça e uma haste, haste a qual é provida com uma rosca (20), o raio externo da rosca (RA) o qual, partindo de uma região de suporte de carga cilíndrica (TB) com um raio de região de suporte de carga constante (RT), diminui sobre uma região de ponta (SB) para a ponta do parafuso (12), a rosca (20) a qual possui um flanco de guia (46, 56) faceando a ponta do parafuso (12) e um flanco de carga (42, 52) faceando a cabeça do parafuso (18), com o flanco de guia (46, 56) e o flanco de carga (42, 52) sendo conectados através de uma crista de rosca (44, 54), com a linha de contorno de perfil da crista de rosca (44, 54) a partir do flanco de guia (46, 56) para o flanco de carga (42, 52) seguindo um caminho elíptico ao longo de uma elipse (SE) definindo a crista de rosca, com o ápice (SP) do semieixo principal da elipse (SE) estando na crista de rosca, e a elipse (SE) tendo um ponto de transição (UP1, UP2) para o flanco de carga (42, 52) e um ponto de transição (UP1, UP2) para o flanco de guia (46, 56), com a tangente (T1) para a elipse no seu ponto de transição (UP1, UP2) para o flanco de carga (42, 52) formando um ângulo de flanco de carga (LF) com o semieixo principal (HA) da elipse (SE), e pelo fato de que a tangente (T2) para a elipse (SE) no ponto de transição (UP2) para o flanco de guia (46, 56) forma um ângulo de flanco de guia (FF) com o semieixo principal (HA) da elipse, e pelo fato de que a crista de rosca é projetada de tal modo que um ortogonal à respectiva tangente (T1, T2) no ponto de transição (UP1, UP2) intersecta o semieixo principal (HA) em um ponto de interseção (BP1; BP2), caracterizado pelo fato de que a distância entre o respectivo ponto de interseção (BP1; BP2) e o ponto de transição (UP1, UP2) é menor do que 90% da distância entre o ápice (SP) e o ponto de interseção (BP1; BP2).
