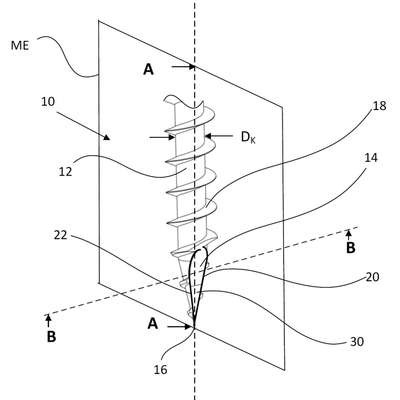

Patente de Invenção PARAFUSO COM PONTA FORMADORA DE FURO de EJOT SE & CO. KG — IPC F16B 25/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PARAFUSO COM PONTA FORMADORA DE FURO.A presente invenção refere-se a um parafuso (10) que compreende uma haste (12) que transita para uma ponta (14), em que a ponta (14) se afunila a partir da área de suporte da haste (12), e a ponta (14) termina em uma ponta mais dianteira (16), em que pelo menos duas arestas (20, 22) são formadas na ponta (14) por um recesso da ponta, em que uma primeira aresta (20) é formada na direção de rotação do parafuso e uma segunda aresta (22) é formada opostamente no sentido de rotação do parafuso, estando as referidas arestas conectadas através de uma superfície (30, 50), cuja seção transversal apresenta uma linha de contorno (K), em que uma curva de interseção (S) do plano central do parafuso (ME) é produzida pela superfície (30, 50), em que a distância (A) entre a curva de interseção (S) e o eixo central do parafuso aumenta a partir da ponta mais dianteira (16) pelo menos até que a distância corresponda à metade do diâmetro do núcleo, em que um ponto de interseção (A1) da curva de interseção (S), estando o referido ponto de interseção disposto a uma distância de DK/4 do eixo central do parafuso, tem um comprimento (L), que é maior que DK/3, ao ponto mais próximo de interseção (A2) na direção longitudinal do parafuso a uma distância de DK/2 ao eixo central do parafuso, em que um ângulo de aresta (alfa) que forma a tangente (T) na primeira aresta (20) juntamente com a linha de contorno (K) aumenta ao longo do comprimento (L) à medida que a distância entre a curva de interseção (S) e o eixo central (MA) aumenta.
