CONJUNTO DE BOMBA E AQUECEDOR, VEÍCULO, MÉTODO DE AQUECIMENTO ELÉTRICO E BOMBEAMENTO DE UM FLUIDO, MÉTODO DE FABRICAÇÃO DE CONJUNTOS DE BOMBA E AQUECEDOR ELÉTRICOS DE ALTA TENSÃO, E CONJUNTO INTEGRADO DE BOMBA E AQUECEDOR
Patente de Invenção CONJUNTO DE BOMBA E AQUECEDOR, VEÍCULO, MÉTODO DE AQUECIMENTO ELÉTRICO E BOMBEAMENTO DE UM FLUIDO, MÉTODO DE FABRICAÇÃO DE CONJUNTOS DE BOMBA E AQUECEDOR ELÉTRICOS DE ALTA TENSÃO, E CONJUNTO INTEGRADO DE BOMBA E AQUECEDOR de HORTON, INC. — IPC B60H 1/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.

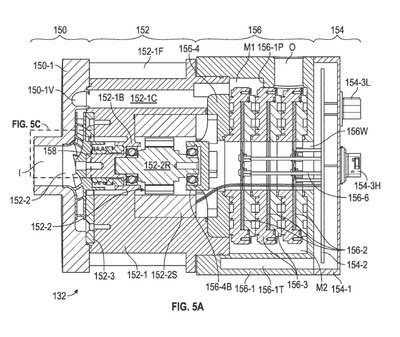

CONJUNTO DE BOMBA E AQUECEDOR, VEÍCULO, MÉTODO DE AQUECIMENTO ELÉTRICO E BOMBEAMENTO DE UM FLUIDO, MÉTODO DE FABRICAÇÃO DE CONJUNTOS DE BOMBA E AQUECEDOR ELÉTRICOS DE ALTA TENSÃO, E CONJUNTO INTEGRADO DE BOMBA E AQUECEDOR. Trata-se de um conjunto de bomba e aquecedor (32; 132; 232) que pode incluir um motor elétrico (52; 152-2; 252-2), uma bomba (50; 150; 250), um módulo de aquecedor elétrico (56; 156; 260), um módulo de controle (54; 154; 254) e um caminho de fluxo (F). O módulo de aquecedor elétrico pode incluir um alojamento (156-1; 260-1), uma pluralidade de elementos de aquecimento (561 a 56n; 156-2; 256-2), e uma pluralidade de elementos de troca de calor (156-3; 256-3) cada um que tem uma superfície primária de transferência de calor (156-3P; 256-3P) e superfícies secundárias de transferência de calor projetadas (156-3S; 256-3S). O caminho do fluxo passa de uma entrada (I) para a bomba, depois para o módulo do aquecedor elétrico e, em seguida, para uma saída (O). O caminho de fluxo passa adicionalmente por uma primeira tubulação (M1) e uma segunda tubulação (M2) que estão fluidicamente conectadas a uma pluralidade de porções fluidicamente paralelas (F1 a Fn) do caminho de fluxo, pelo menos um dentre as quais passa ao longo de cada um dos elementos de troca de calor.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Notificação de entrada na fase nacional - PCT
#1.3
07/10/2025
RPI 2857
Exigências diversas
#1.5
Apresente novas folhas do relatório descritivo adaptadas aos Arts. 26 da Portaria nº 14/2024, uma vez que o conteúdo enviado encontra-se fora da norma: os documentos devem ser iniciados pelo título centralizado sem o uso de palavras adicionais (Relatório Descritivo).
